商品名称: G50204 SNGX
商品编号: 1131280021268877312

	1000 BASE-T SINGLE PORT MAGNETICS MODULE Part number: G50204SNG
Feature 　　Compliant with IEEE 802.3ab 　　Comply with ROHS requirements. 　　Wave soldering peak temperature 250℃ 　　Operating temperature 0~+70℃ 　　720mA DC current capability
Electrical Specification at 25℃
OCL:	350uH Min. @100KHz/0.1V 8mA
Hi-POT :	1500Vrms
Turn Ratio:	1:1±3%
LK:	0.5uH Max @100KHz/0.2V
Cw/w	28PF Max @100KHz/0.2V
D.C.R:	1.4 ohm Max
Insertion Loss:	1.1dB Max: 1-100MHz
Cross Talk :	30dB Min : 1-100MHz
Return Loss:	16dB Min 1-40MHz
Return Loss:	16-20log(f/40)dB min 40-100MHz

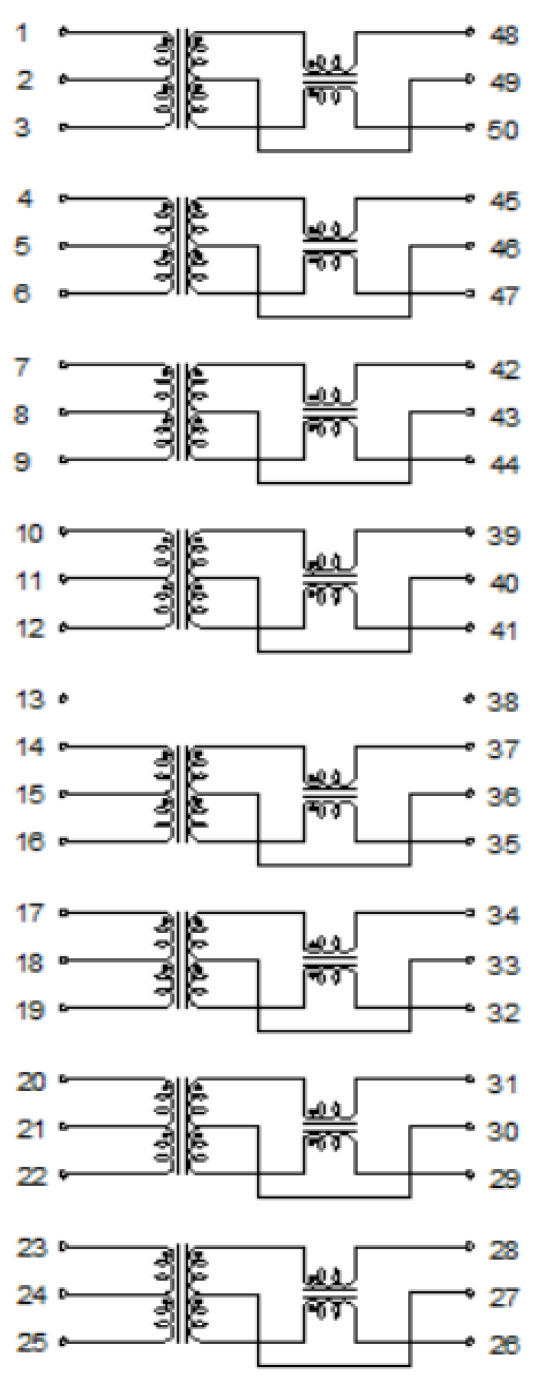

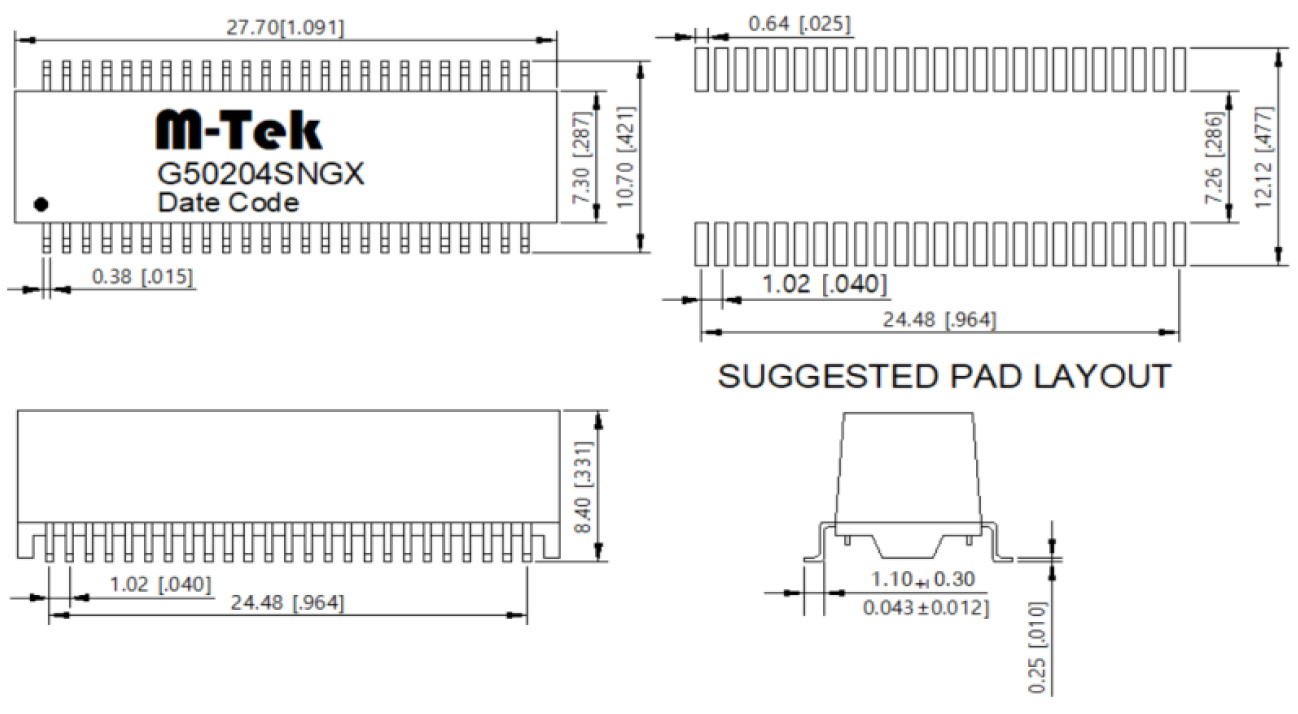

Schematics	Machinical Dimensions

Http://www.mag-tek.com.cn E-mail: sales@mag-tek.com.cn Tel: +86-769-86636536 Address: QingFeng East Road 511#, Shijie Town, Dongguan City, Guangdong Province.
